? 水泥砂浆衬里防腐钢管技术，不仅可以使用于新管道的防腐，也可以用在旧管道改造方面。由于过去排设的金属给水管道，在内壁仅刷一层沥青，在管内水流长期冲刷和厌氧细菌吞噬下，产生了腐蚀与结垢。有的地方锈垢高达十多公分。通水截面因此缩小。水泥砂浆衬里防腐钢管摩阻系数由原来的0。012增加到0。019甚至达到0。02以上，直接影响水厂的水质与供水的能耗

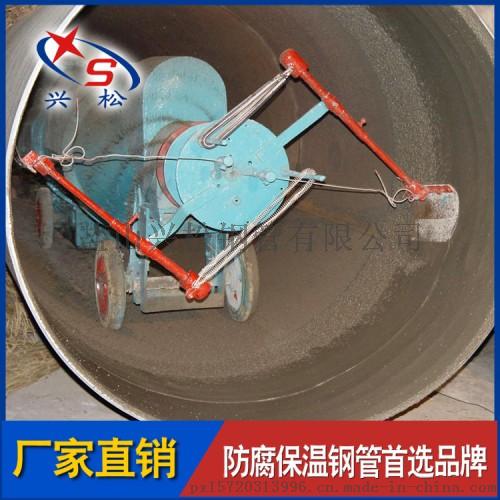

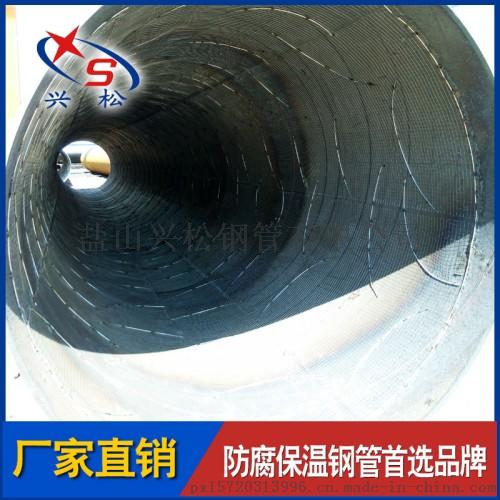

?钢管道水泥砂浆内防腐层施工前应符合下列规定：1．管道内壁的浮锈氧化铁皮焊渣油污等应彻底清除干净焊缝突起高度不得大于防腐层设计厚度的1/3。2 .先下管后作防腐层的管道应在水压试验土方回填，验收合格且管道变形基本稳定后进行。?管道竖向变形不得大于设计规定，且不应大于管道内径的2%。水泥砂浆内防腐层的材料质量应符合下列规定：1.不得使用对钢管道及饮用水水质造成腐蚀或污染的材料，使用外加剂时，其掺量应经试验确定；2.砂应采用坚硬、洁净、级配良好的天然砂，除符合国家现行标准《普通混凝土用砂质量标准及检验方法》，外其含泥量不应大于其zui大粒径不应大于2%，级配应根据施工工艺、管径、现场施工条件在砂浆配合比设计中选定；3．水泥宜采用425号以上的硅酸盐普通硅酸盐、水泥或矿渣硅酸盐水泥;4．拌和水应采用对水泥砂浆强度、耐久性无影响的洁净水。

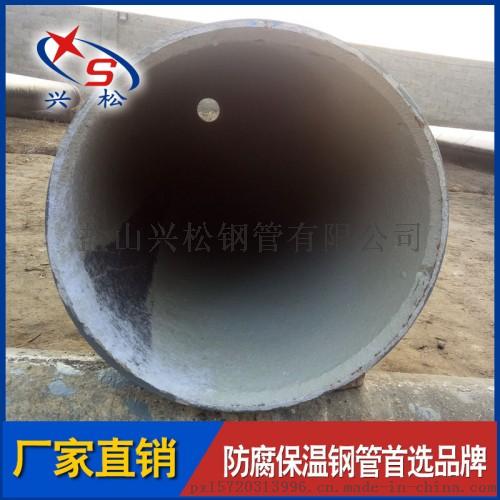

水泥沙浆涂层的材料取材方便，施工周期短，防腐效果好，降低管道工程的成本。鉴于水泥砂浆具有上述优点，其防腐的功能和经济性，被越来越多的国内外的工程技术部门认可，国内大中城市都使用水泥砂浆作为给水金属管道内防腐的主要受点。国家也为此制定了水泥砂浆衬里的规范和质量标准。钢管在受外压变形变扁平时，砂浆会产生“发状”裂缝，但要砂浆从管壁上剥离却是非常困难的，在口径DN800毫米壁厚为7.1毫米的钢管上，截取一米长的管段，涂衬11毫米厚的砂浆涂层，当扁平量7-内衬水泥砂浆防腐管道8毫米时，可以看到“发状”裂缝的出现。当扁平量增加到50毫米时，裂缝逐渐增加到水泥砂浆衬里边部全管段，实验结果，管径1%的扁平量时产生“发状”裂缝，当扁平量为6-9%的场合，沙浆涂层开始崩裂，达到管径30%时剥落。这在施工中是决不允许发生的。据测定，在DN1100管子上，zui小扁平量为15毫米，DN1800管上为21毫米。由此可见，管径的增大，产生裂缝的扁平量也随之增大。

?
